日本耀希达凯yoshitake阀门中国一级代理商上海意威阀门有限公司
日本耀希达凯GD-30减压阀，日本yoshitake减压阀GD-30，日本进口GD-30减压阀
GD-30减压阀为蒸汽直动型，设计小巧，装有方向盘，容易调节，内装过滤网避免由杂质引起故障，流体接触部件使用不锈钢材料。
耀希达凯GD-30减压阀PDF资料
GD-30减压阀参数介绍
适用流体：蒸汽
一次压力：1.7mpa以下
二次压力：A: 0.02~0.1MPA
B: 0.05~0.4MPA
C: 0.35~1.0MPA
最高温度：210℃
连接方式：JIS RC螺纹
阀体材料：青铜
阀座材料：不锈钢
波纹管： 磷青铜
公称直径：DN15 DN20 DN25 DN40 DN50

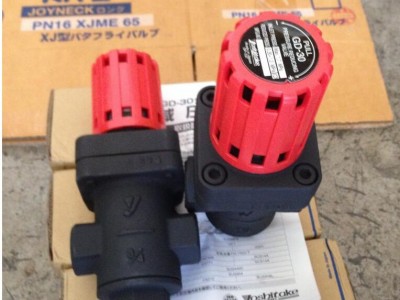

GD-30减压阀图片及尺寸图
| GD-30减压阀尺寸(mm)及重量表 | |||||
| 口径 | d | L | H | H1 | 重量(kg) |
| DN15 | RC1/2 | 80 | 191(196) | 47(50.5) | 1.9 |
| DN20 | RC3/4 | 85 | 191(196) | 47(50.5) | 1.9 |
| DN25 | RC1/2 | 95 | 191(196) | 47(50.5) | 2.0 |
| DN40 | RC11/2 | 140 | 307 | 77 | 10.1 |
| DN50 | RC2 | 150 | 307 | 77 | 10.4 |
