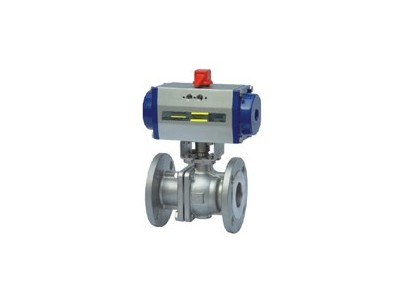

气动球阀 意威法兰式气动球阀

气动球阀是 由双（单）作用气动活塞式执行器和浮动球阀组 成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容 易等特点。广泛的应用于石油、化工、轻工、造纸等工业自动控制系统中。

上海意威阀门专业生产气动球阀，不锈钢气动球阀，法兰气动球阀，丝扣气动球阀，焊接式气动球阀

气动球阀特点及用途
气动球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与 控制，它与其它阀类相比，具有以下一些优点。

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、 止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀 封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增 高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀 杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

工作原理

    当气动执行器与 电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。

    □气动执行器顶 部连动可视器，当绿色标志指向“开”字时标志阀门开启。

    □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

    □定位器可调节阀门管道流量。

气动执行器主要技术参数

主要性能规范

阀体主要零件材料

气动执行器主要部件材料

Q641F/H型气动球阀

主要外形尺 寸                                        (单位；mm)
